無推力套筒補償器

所屬分類：套筒補償器
點擊次數：
發布日期：2018/12/10
規格：
類型：
在線詢價

詳細介紹

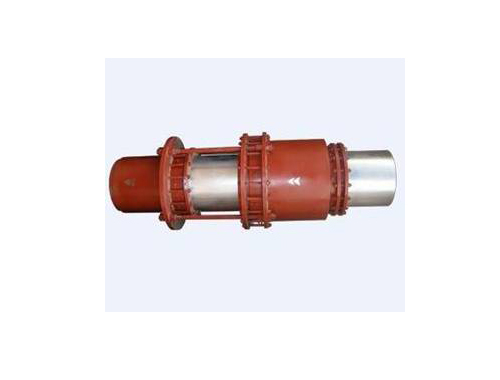

無推力套筒補償器

一、無推力套筒補償器簡介

1.后套管體 2.固定法蘭 3.定型石墨填料 4.注油池 5.填料室 6.填料壓緊圈 7.壓蓋法蘭 8.壓蓋螺絲 9.連接螺絲10.汽室填料室 11.汽室體 12.汽室 13.汽室小填料室 14.伸縮管 15.注油孔

二、無推力套筒補償器特點

無推力套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數?。?/span>0.04~0.10)，不老化，效果好，維修方便等特點。

三、無推力套筒補償工作原理

該無推力套筒補償器，是利用流體力學中的帕斯卡理論，在設計結構上巧妙的利用一個密環形汽室，這個汽室內分別有兩個環形受壓面，一個是固定的汽室內端面，另一個是密閉在汽室內的伸縮管肩部環形面，隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮橫截面積相等，補償器工作時，在介質壓力的作用下，環形面上的壓力和伸縮管橫截面積的壓力是相等的，而方向相反，因此兩壓力相互抵消。這樣一來，在設計支架中僅考慮補償器壓緊填料的摩擦力，對固定支架的推力計算中，就不再計算由工作介質壓力，而引起的對固定支架的推力。因此固定支架屬減載式支架，可節省大量支架材料，也節省人力和財力。

四、補償器技術參數

(1)管道公稱直徑范圍　DN25—1000mm

(2)適用公稱壓力范圍　PN≤2.5MPa

(3)適用工作溫度　t≤350℃

(4)伸縮量

(5)補償器的選擇

選擇補償器時，應以公稱直徑DN為準，設計管道外徑應與參數表內外徑相同，允許誤差≤3mm。選擇補償器應按下列示例注明型號。

注：材料代號：bx代表全不銹鋼1Cr18N19Ti，T代表碳鋼Q235-A，bxb代表半不銹鋼伸縮管1Crl8N19Ti

五、無推力套筒補償器安裝數據表

公稱通徑DN (mm)	補償量△Max (mm)	外形尺寸
公稱通徑DN (mm)	補償量△Max (mm)	管外徑D (mm)	最大直徑DMax (mm)	安裝長度LMax (mm)
25	150	32	116	1190
30	150	38	124	1190
40	150	45	136、	1190
50	200	57	150	1400
65	200	73	172	1400
70	200	76	178	1400
80	200	89	194	1400
100	250	108	240	1640
125	250	133	274	1640
150	250	159	310	1640
200	250	219	390	1640
250	300	273	466	1910
300	300	325	556	1910
350	300	377	628	1910
400	350	426	708	2230
500	400	529	856	2400
600	400	630	994	2400
700	400	720	1130	2400
800	450	820	1268	2650
900	450	920	1406	2650
1000	450	1020	1552	2650
