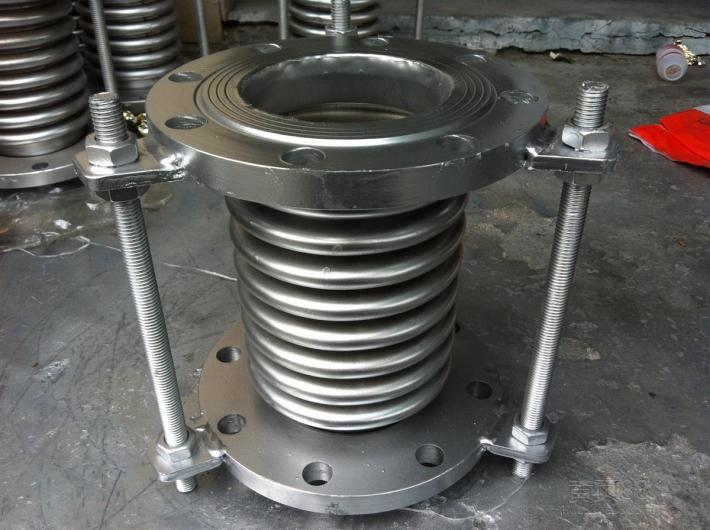

金屬補償器又稱金屬膨脹節，又稱金屬波紋管補償器。該產品是金屬管道的柔性連接器，是由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋管上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。

單式軸向型波紋管補償器是由一個波紋管、兩端短節和與之相連的件組成，主要用于吸收軸向位移而不能平衡波紋管壓力推力的金屬波紋管補償器。

單式鉸鏈型波紋管補償器是由一個波紋管、兩端短節和與之相連的立板、鉸鏈板、銷軸等構件組成，主要用于吸收一個平面內的角位移并能平衡波紋管壓力推力的金屬波紋管補償器。

金屬波紋管補償器采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移。由2個膨脹節組成的肘接管道可承受三維方向位移。矩形圓角金屬波紋膨脹節有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。

1、用戶根據管系熱位移情況選定了合適的膨脹節以后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的最高溫度，煙風道橫截面的外形尺寸（長、寬）所選用的波形（全高216mm、半高108mm）和波數（單個波紋單波數不超過6波），以便進行膨脹節的結構設計和制造。

2、每波最大允許膨脹量：全高型△α=±24mm半高型△α=±12mm。

3、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。

4、為減少波紋管的波節數，應考慮冷拉50%。
