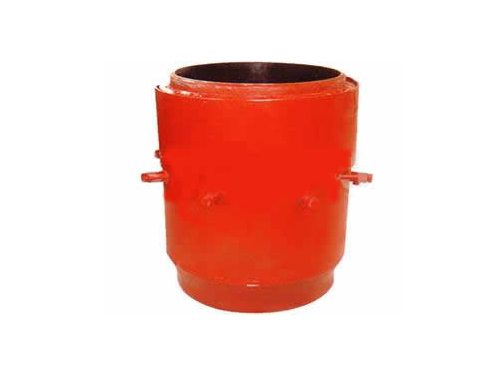

直埋注填式套筒補償器

直埋注填式套筒補償器由內管、外套管和前、后擋圈所構成的密封填料腔里加以組合密封組件。使補償器的內外套既能相對滑動，又能保證其密封性。在外套管外設計外套護管使產品直埋時雜質無法靠近內管，達到不影響補償器工作并使產品在保溫時不擠壓內管從而使產品在直埋管道中應用效果更好；注入式加注口設計使產品應用維護更方便可靠，可以達到與管網同等壽命的效果。該系列產品既適于架空管道，更適用于直埋管網。

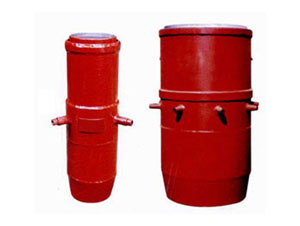

直埋注填式套筒補償器

一、直埋注填式套筒補償器產品特性
1、套筒補償器對氯離子含量無要求，特別適用于介質或周?chē)h(huán)境氯離子超標的系統上。
2、直埋套筒補償器二十年以上免維護，能直接埋于地下，安裝時不需要設置維修井，可降低工程造價。
3、套筒補償器在安裝使用時，可合理消除管道線性補償和角度補償過程中產生的應力。
4、套筒式補償器有法蘭、焊接連接方式，可分為單向和雙向兩種。

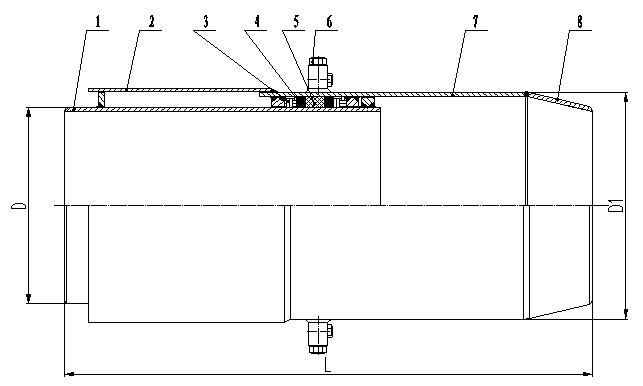

直埋注填式套筒補償器

二、技術指標
公稱通徑： DN80-1200mm
設計壓力：≤4.0Mpa
工作溫度：≤450℃
工作介質：熱水、高溫?zé)崴⑺羝?、無腐蝕氣態或液態介質
三、單向套筒補償器產品規格

序號	通徑	補償量	D	D1=D3	D2	有效面積(CM2)	摩擦力(N)	Lmin	供貨長度Lca	Lmax
1	80	200	79	89	121	240.4	2350	474	644	674
2	100	200	96	108	140	314	3100	474	644	674
3	125	250	118	133	168	480.6	3950	524	737	774
4	150	250	143	159	203	700.5	4800	534	747	784
5	200	300	201	219	273	861.8	6250	600	855	900
6	250	350	253	273	325	1256	7800	665	962	1015
7	300	400	305	325	386	1888.6	9250	655	962	1015
8	350	400	357	377	437	1862.5	11650	744	1084	1144
9	400	400	406	426	495	2374.6	12550	744	1084	1144
10	450	400	460	480	548	3316.6	13350	746	1086	1146
11	500	450	510	530	602	4415.6	15550	796	1178	1246
12	600	450	606	630	702	5671.6	17150	837	1220	1287
13	700	450	696	720	796	7084.6	19250	854	1237	1304
14	800	500	796	820	906	8654.6	24450	937	1362	1437
15	900	500	892	920	1006	7084.6	26550	1027	1452	1527
16	1000	500	992	1020	1108	8654.6	33950	1027	1452	1527

四、雙向套筒補償器產品規格

序號	通徑	補償量	D	D1	D2	有效面積(cm2)	摩擦力(N)	Lmax	地腳螺栓
1	80	300	79	89	121	240.4	2350	948	4-M16
2	100	300	96	108	140	314	3100	948	6-M20
3	125	300	118	133	168	480.6	3950	948
4	150	300	143	159	203	700.5	4800	968
5	200	300	201	219	273	861.8	6250	1000
6	250	400	253	273	325	1256	7800	1230	6-M24
7	300	400	305	325	386	1888.6	9250	1230
8	350	400	357	377	437	1862.5	11650	1288
9	400	400	406	426	495	2374.6	12550	1288
10	450	400	460	480	548	3316.6	13350	1292	6-M27
11	500	400	510	530	602	4415.6	15550	1292
12	600	440	606	630	702	5671.6	17150	1454
13	700	440	696	720	796	7084.6	19250	1488	6-M32
14	800	440	796	820	906	8654.6	24450	1554
15	900	440	892	920	1006	7084.6	26550	1634
16	1000	440	992	1020	1108	8654.6	33950	1634

直埋注填式套筒補償器稱管式伸縮節，是熱流體管道的補償裝置，直埋注填式套筒補償器主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
