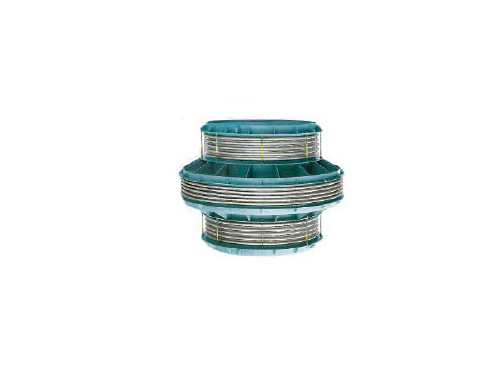

直管壓力平衡型波紋膨脹節

直管壓力平衡型波紋膨脹節介紹

直管壓力平衡型波紋管以金屬波紋管作為柔性元件，它是管路輸送系統中補償位移，吸收變形和振動的結構零件，具有抗疲勞、耐高壓、耐高低溫、耐腐蝕、使用壽命長等特點，產品按照GB/T12777-91標準并參照美國“EJMA”標準，進行計算機優化設計，并輔以完整的檢測手段，可滿足所有管道的使用要求。

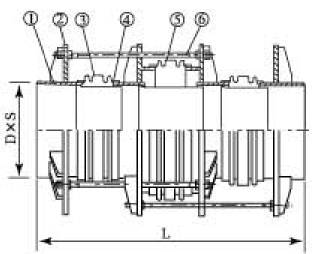

一、產品結構圖


二、產品參數圖

序號	規格型號	軸向補償量	軸向剛度	接口尺寸	徑向最大外形尺寸	產品長度L	壓力等級范圍(Mpa)
1	HDDL100-J	100-350	4-0.6	108*4	250*250	1200-3000	0.25-6.0
2	HDDL150-J	100-350	12-2	159*4.5	300*300	1200-3000	0.25-6.0
3	HDDL200-J	100-350	32-6	219*6	360*360	1200-3000	0.25-6.0
4	HDDL250-J	100-350	33-8	273*8	420*420	1200-3000	0.25-6.0
5	HDDL300-J	109-320	28-10	325*8	480*480	1500-3000	0.25-6.0
6	HDDL350-J	100-300	56-13	377*8	580*580	1500-3000	0.25-6.0
7	HDDL400-J	90-280	130-17	426*10	630*630	1500-3000	0.25-4.0
8	HDDL500-J	80-260	160-41	529*10	750*750	1500-3000	0.25-4.0
9	HDDL600-J	100-250	127-27	630*10	880*880	2000-3500	0.25-4.0
10	HDDL700-J	100-220	280-57	720*12	950*950	2000-3500	0.25-2.5
11	HDDL800-J	80-180	402-79	820*12	1080*1080	2000-3500	0.25-2.5
12	HDDL900-J	120-250	369-98	920*12	1180*1180	2500-4000	0.25-2.5
13	HDDL1000-J	108-240	416-106	1020*12	1310*1310	2500-4000	0.25-2.5
