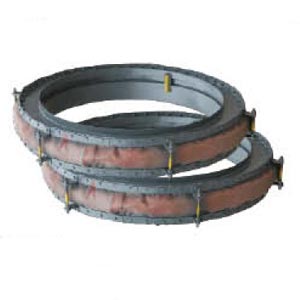

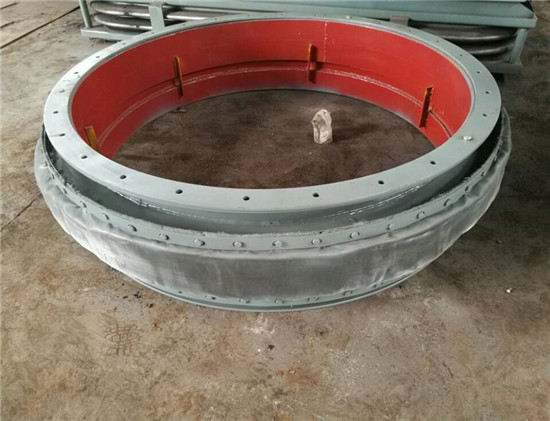

圓形非金屬補償器為了防止管道上下左右移動

圓形非金屬補償器正常工作過程中要求管系所受的重力由各種支、吊架承擔，以使管系得以自由膨脹(收縮)；同時常常利用管道的預變形來減少管架的推力和增強其穩定性，這兩點在裝置新建和改造過程中尤為重要。

一、產品特點：

補償熱膨脹：非金屬膨脹節可以在較少的尺寸范圍內提供較大的多維方向補償。

補償安裝誤差：由于管道連接中，系統誤差在所難免、非金屬補償器能較好地消除安裝誤差。

消音隔振：纖維織物，保溫棉本身具有吸音、隔絕振動傳遞的功能，能有效地減少鍋爐、風機等系統的噪音和振動。

無反推力：由于主體材料為纖維織物，無力的傳遞，用非金屬補償器可簡化設計。

耐高溫耐腐蝕：使用的氟塑料，有機硅材料具有良好的耐高溫和耐腐蝕等性能。

密封性能好：在各種介質作用下，具有良好的密封性。

價格低廉：進口同類產品的1/2～1/3。

安裝維修方便。

二、應用范圍

1、鍋爐廠；

2、水泥廠；

3、鋼鐵廠；熔煉爐、焚燒爐；

4、熱電廠及核電站；

5、空調送風系統；

6、玻璃及礦棉工業；

7、石油化工企業；

8、空氣及煤氣清潔工廠；

9、風機廠及在工業中具有壓力及要求高度柔軟靈活性，需要安裝膨脹節的地方。

三、其它服務項目：

可根據用戶的要求(耐腐蝕、耐高溫等)設計，制作各種規格的非金屬膨脹節產品及其它制品，為用戶修復或更換各種破損失效的非金屬膨脹節(包括進口非金屬膨脹節零配件的更換及維修)，無償提供工程管系的非金屬膨脹節選型及現場安裝技術指導。

四、主要技術參數；

壓力：真空～0.1MPa

溫度：-20℃～1000℃

圓形：DN50～DN5000

圓形非金屬補償器正常工作過程中要求管系所受的重力由各種管架(吊架)承擔，本裝置相應煙道的質量為20t，由恒力彈簧承擔。改造過程中對管系進行了剛性固定，而未對恒力彈簧進行復位；由于恒力彈簧的位移的特殊性，當外載去除后，未能恢復到原來狀態。所以重新安裝后，恒力彈簧實際上處于不受力的狀態；當解除剛性固定后煙道的質量下壓，造成管道下移。

圓形非金屬補償器為了防止管道受熱受冷后上下左右移動。要在管路上設置固定支架，以保證管道的總體位置不變。另一方面管道受熱受冷后產生的應力遠遠超過鋼管、接頭等配件的容許應力，要想阻止管道的伸縮，任何固定支架和構筑物都是無能為力的，只有選用適當?shù)难a(bǔ)償裝置，消除應力，才能確保管道系統的安全運行。圓形非金屬補償器在燃煤電站煙風管道中的應用范圍，說明了典型非金屬膨脹節的結構組成和特點，由于電站鍋爐煙風道系統的特殊性，使得其不能像汽水管道那樣采用彈簧支吊架來對管系進行限位和承載，因此為了吸收管段的熱位移和避免設備如風機等對整個管系振動影響，需要合理地設置膨脹節來實現管道的安全運行.
