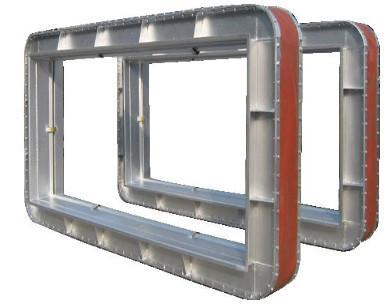

用非金屬補償器應用煙氣脫硫系統具有密封性好、補償器內積水少、制作成本低的特點，適合應用于電廠煙氣脫硫系統出口處的凈煙氣煙道中，它包括進口接管、螺栓組件、壓板非金屬薄壁套和出口接管，進口接管、出口接管相對的一端設有徑向法蘭，非金屬薄壁套兩端外翻，通過螺栓組件、壓板密封連接在進口接管、出口接管徑向法蘭端面上，構成補償結構。

非金屬軟連接有許多優點，在大型電站鍋爐的煙風道系統中得到了廣泛的應用，如空氣預熱器的進出口，送風機、引風機系統，電除塵器的進出口，脫硫系統的原煙道、凈煙道，一次風系統、二次風系統、磨煤機進出口等都可裝設非金屬補償器。非金屬軟連接的優點在非常緊湊的空間里能吸收較大的脹差和扭轉偏轉角度，已能很好滿各種工況的使用。

電站脫硫水平管道專用非金屬補償器具有結構合理、安裝方便、工作效率高等優點，其特征在于：包括柔性圈帶以及與水平管道焊接為一體的金屬框架，所述柔性圈帶兩端口分別向外翻折延伸并通過其外側的密封壓板壓實固定，所述柔性圈帶通過密封法蘭與固定在水平管道外壁的接口法蘭緊固連接，所述柔性圈帶與密封法蘭之間設置有密封膠條，所述柔性圈帶、密封法蘭、密封膠條以及密封壓板通過緊固螺栓固定，所述柔性圈帶的兩側設有積液槽，所述積液槽與積液流管連接。

非金屬軟連接在燃煤電站煙風管道中的應用范圍，說明了典型非金屬軟連接的結構組成和特點，由于電站鍋爐煙風道系統的特殊性，使得其不能像汽水管道那樣采用彈簧支吊架來對管系進行限位和承載，因此為了吸收管段的熱位移和避免設備如風機等對整個管系振動影響，需要合理地設置非金屬軟連接來實現管道的安全運行。

濕法脫硫防積水煙道非金屬補償器可對濕法脫硫裝置中的煙道熱膨脹量進行補償，包含連接于煙道管中的一段非金屬織物管，該織物管的下側面設包括托板、支架和至少一個套有彈簧的撐桿的有支撐機構。支架是左右兩端與煙道管的法蘭相連，中部向下彎折成下凹槽的板體，該下凹槽設有撐桿的定位孔；撐桿的頂端通過頂板與托板相連接，下端伸入支架下凹槽的定位孔中徑向定位；套在撐桿上的彈簧向上作用于頂板并通過托板將非金屬織物管的下側面向上托起。該膨脹節可防止非金屬織物管的下側面下墮而形成凹槽，煙氣中所含的水分可隨煙氣流通被帶走，避免滯留于凹槽，解決了非金屬織物管中的積水問題，從而延長煙道補償器的使用壽命。
